              東風華神9.9立方汽油運油車

              時間:2024/8/20 16:24:21 瀏覽量: 來源:油罐車廠家

               CSC5125GYY6運油車產品介紹



              一、 產品功能總述

              CSC5125GYY6運油車是我公司根據市場需求自主開發的一款經濟適用型運油車。該車由二類底盤加裝罐體總成、副車架、安全附件、計量裝置、裝卸附件及其他結構附件等專用裝置組裝而成。該車外形美觀、駕駛舒適、操作方便、可靠性高、裝載量大。

              主要應用于輕質燃油(汽油)的運輸和儲藏。運油車主要功能有以下四種:

              1、自吸油料:用本車油泵從其它容器內吸出油料注入本車罐體。

              2、自出油料:用本車油泵將本車罐體內的油迅速抽出,加注到其它車輛或容器中;或者靠油的自重自流,從本車罐體內將油卸到其它容器中。

              3、流動中加油:流動運油車相當于是一座移動的加油站,可隨時隨地給所需車輛進行供油。



              二、 技術參數

              產品型號

              CSC5125GYY6

              底盤型號

              EQ1125SJ8CDCWXP

              底盤生產廠家

              東風汽車股份有限公司

              外形尺寸(mm

              68006865×2200,2350×2775

              罐體尺寸(mm

              4700×2000×1320

              罐體容積(m3

              9.9

              裝運介質

              汽油

              發動機型號

              CY4SK361,YCY30165-60,D30TCIF1

              額定功率(KW

              125,121,125

              軸距(mm

              3800

              軸荷(Kg

              4360/7590

              總質量(Kg

              11950

              整備質量(Kg

              5150

              額定載質量(Kg

              6605

              輪胎型號

              245/70R19.5 16PR,255/70R22.5 16PR

              接近角/離去角(°)

              24.5/12

              前懸/后懸

              1130/1870,1130/1935





              三、產品介紹

              1、配置介紹

              CSC5125GYY6運油車罐體材質為優質碳鋼板材生產制作,板材均為國內一流鋼材廠家(寶鋼,武鋼)提供,封頭、阻浪板、隔倉板均采用蝶形,其中封頭及隔倉板厚度為5mm筒體及阻浪板厚度為4.2mm,完全滿足國家標準GB18564.1-2019《道路運輸液體危險貨物罐式車輛 第1部分:金屬常壓罐體技術要求》的設計要求。整車帶全套嘉隆牌歐標卸油系統(包含有油氣回收,氣動組合開關,防溢流探桿及五芯插座,歐標人孔蓋,緊急切斷閥等),有效控制罐體的裝油量,帶海底閥聲光報警系統,有效保證運輸?shù)陌踩,罐頂帶有活動護欄及防滑網,保障惡劣天氣下車頂作業人身安全。標配卸料箱1個,加油機箱1個,工具箱1個,4Kg滅火器2個,整車貼有易燃液體標識,安全告示等。

              2、結構介紹

              ①、汽車底盤

              此款運油車采用東風公司定型危險品專用底盤改裝而成。所采用的二類底盤,其結構詳見所附《汽車底盤使用說明書》。

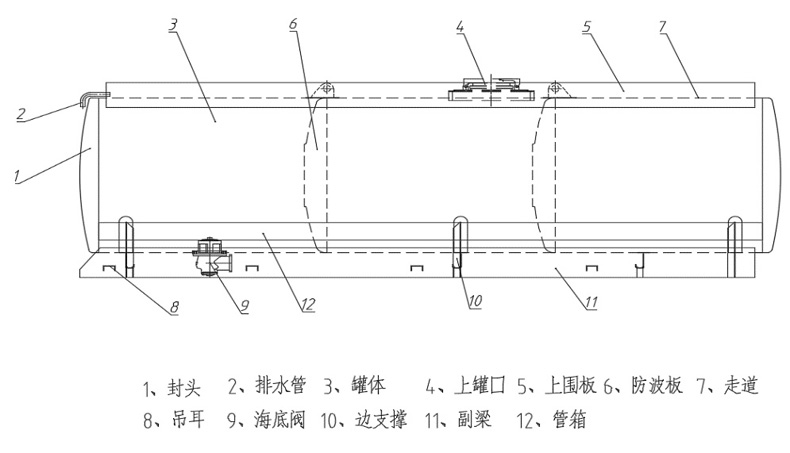

              ②、罐體

              罐體結構為帶一定曲率的凸多邊形,采用優質碳鋼板焊接而成,主要由罐體、車架、人孔、圍板及卸料管道等組成。罐內設有縱向防波板,以加強罐體的剛性,并減輕因車輛加速及減速時液體介質的強烈波動和沖擊。罐頂設有圍板、人孔及呼吸閥,罐底設有海底閥。罐體由車架支撐,采用焊接型式將車架及罐體連接在一起。為防止銹蝕,罐體外表涂防銹漆及裝飾漆。



              ③、人孔蓋組件(歐標罐蓋)

              油罐車歐標罐蓋通常裝于罐體頂部,材質為鋁合金,具有內置呼吸和緊急排氣排能,并可在人孔蓋上安裝油氣回收閥、量油孔、防溢流探桿等,內置呼吸閥使油罐車在運油過程中內部壓力保持穩定,與外部壓力達到平衡,其傾倒放置溢流的設計使油罐車在發生意外時保持密封,緊急排氣裝置在罐內壓力急劇升高的情況下,將自動打開,釋放罐內壓力,從而防止事故發生,大大提高運油的安全性。

              ④、海底閥(緊急切斷閥)

              油罐車海底閥安裝于罐體底部,規格為DN100氣動海底閥,通過氣動開關可以控制底閥的開與關,此海底閥具有易熔塞效果,即外部溫度達到海底閥規定值時,海底閥自動關閉,防止裝運介質外流引起爆炸事故,可進行下裝加油,該閥內部壓力較小,流量大,閥體法蘭邊有切斷槽,在油罐發生意外時,由于斷槽處于無法承載過大沖力,車體管路與罐體會自動斷開,而自動對中柱塞和耐用彈簧會依舊保持密封,罐內介質不會泄漏,從而保證油罐安全。  為保證閥門具有良好的工作能力,必須滿足一下條件:

              a、海底閥工作時,系統氣源必須保證>0.4MPa的壓力.

              b、閥體與中柱塞必須保證高度密封.

              c、彈簧必須保持足夠的彈力復位.

              ⑤、取力器

              裝于變速箱上,安裝在與變速箱匹配位置,主要功能是將發動機動力取出,通過傳動軸傳遞給車載油泵,其操作功能見取力器使用說明書。

              ⑥、油泵

                 選裝自吸式齒輪油泵76-40帶溢流閥,其性能見油泵使用說明書。

              ⑦、送油膠管

              送油膠管是采用76型快換接頭、直接對接,端面用橡膠圈密封、拆裝迅速、方便、密封可靠。送油膠管總成經導靜電檢驗,使用安全可靠。

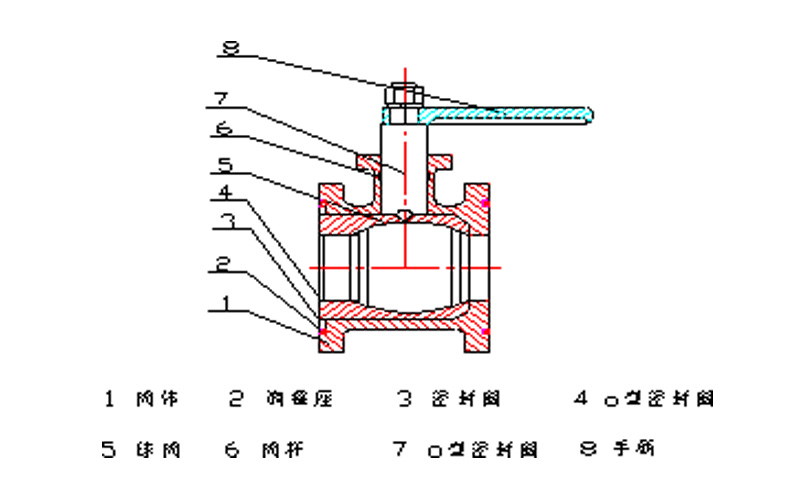

              ⑧、二通球閥

                運油車自流口閥門采用的為球閥,結構如圖所示。球閥由閥體調整座、密封環、球閥、閥桿手柄等部件組成,搬轉手柄90°即可實現球閥的開關,球閥配合松緊可旋轉調整以達到要求。

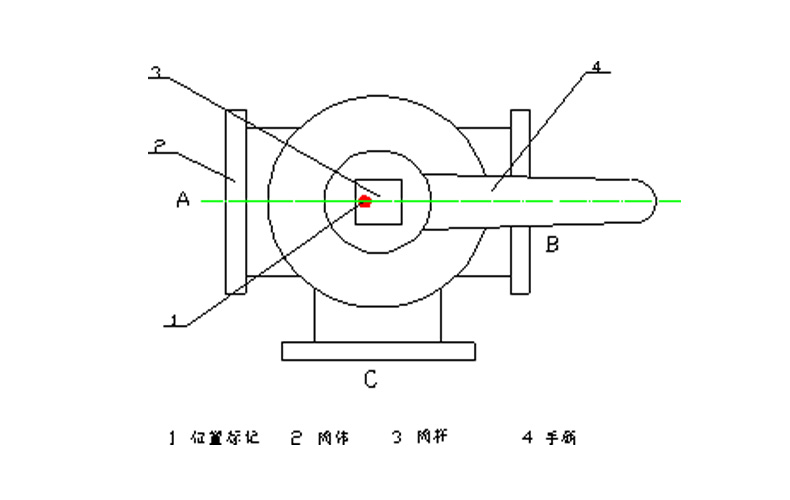

              ⑨ 、四位三通球閥

                運油車控制閥采用的為四位三通球閥,結構如圖所示,在使用過程中,閥桿上紅點所對應的方向表示此方向處于關閉狀態。圖示的位置表示A方向處于關閉狀態,BC相通。

              ⑩、安全附件系統

              1)靜電拖地帶

              采用螺栓固定在罐車后方下部,應經常保持與地面接觸。其功用是隨時將油車行駛中由于油料的沖擊、晃動產生的靜電或加油機、發動機工作中產生的靜電導入地面,從而防止因靜電所引起的火災事故。

              2)靜電卷盤

              采用螺栓固定在車架上,當油車加油或排放油時,必須將靜電帶銅帶拉出,將靜電夾與地面接觸,使加油或卸油時油料運動磨擦產生的靜電導入地內,從而防止因靜電短路所引起的火災事故。

              3)干粉滅火器

              車輛左右兩側各備一個手提式干粉滅火器。

              4)操作箱

              出料口處設有儀表箱,防止出料口意外打開而產生泄漏造成安全事故。

              5)側后防護裝置

              側防護采用冷彎型鋼/Q235,螺栓連接。后防護采用冷彎型鋼/Q235,焊接,截面高120mm,截面寬60mm,下邊緣離地高450mm。

              6)緊急切斷閥(海底閥)

              急切斷閥采用法蘭連接螺栓固定于罐體底部,規格為DN100氣動海底閥,通過氣動開關控制底閥的開與關,具有易熔塞自動切斷裝置。

              7)呼吸閥

              呼吸閥置于人孔蓋內部,采用螺紋連接的方式連接,呼吸閥的通徑為40mm,具有阻火功能。

              8)安全卸放裝置

               安裝卸放裝置在歐標人孔蓋上設置在罐體頂部,安全卸放裝置在罐內壓力急劇升高的情況下,將自動打開,釋放罐內壓力,從而防止事故發生,大大提高運油的安全性。

              、裝卸附件

              1)裝卸閥門

              裝卸閥門為鋁合金材質,采用法蘭與管道連接,裝卸閥門型號為C806C-100;

              2)裝卸用管和快裝接頭

              裝卸軟管具有導靜電功能,兩端的電阻值5Ω,裝卸用管為76規格;

              裝卸接頭為鋁合金材質,裝卸接頭套在軟管內壁采用卡箍固定。



              四、主要性能優勢和特點

              1、產品輕量化設計。主要通過輕量化材料、輕量化結構和輕量化工藝來實現,罐體和附件采用高強鋼、鋁合金、復合材料等新材料,使板材適當減薄,同時又能完全滿足國家標準,減輕罐體和整車重量,增加運載量,為客戶有效增加收入的同時減少油耗,減低排放。在結構設計方面,逐步引入現代設計理念(如概念設計、有限元分析等),完善產品的輕量化設計,在工藝技術方面,積極吸收汽車行業先進的輕量化制造和加工工藝,通過制造工藝升級進一步提升產品的輕量化水平。

              2、產品安全穩定。罐車系統采用成套歐標系統,滿足各加油站的加載需求,有效保證加油的穩定性和安全性,減少人為因素帶來的隱患和安全事故。

              3、焊縫美觀可靠。罐體環縫采用異形罐體自動焊接機焊接,罐體縱焊縫平板對接自動焊接機焊接,成形美觀,變形小,接縫可靠,滿足國家要求的X射線檢測,并出具檢測報告。

              4、工裝成套使用。罐車所有的重要結構件均采用工裝夾具制作完成,保證精度要求的同時又保證了產品一致性。

              5、產品生產智能化。通過推動機器人、自動控制、模塊化組裝、柔性生產等技術和理念在產線的應用,實現車間生產自動化、產品組裝模塊化、工藝控制數字化、企業管理智能化,完成整體產線的提效升級,并設立全自動化全自動化的涂裝廠房,大大提升了油漆質量和工藝。

              6、與底盤廠家密切聯系,合作研發,底盤布局與上裝結構配合更緊密,大大降低了底盤后期改動導致的底盤故障發生率。

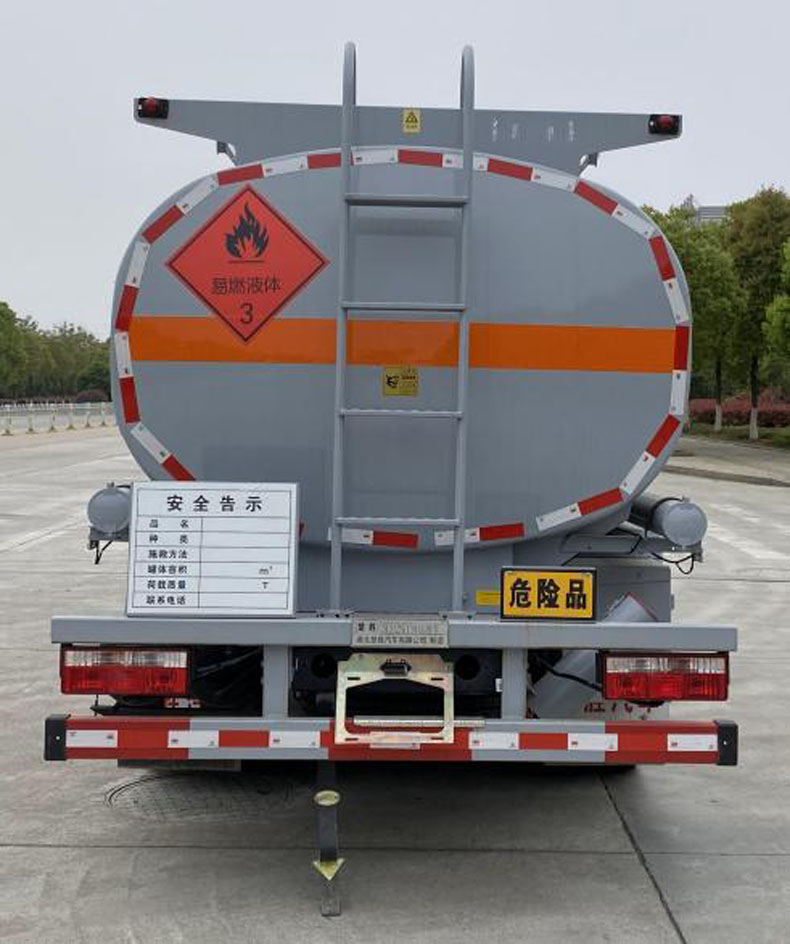

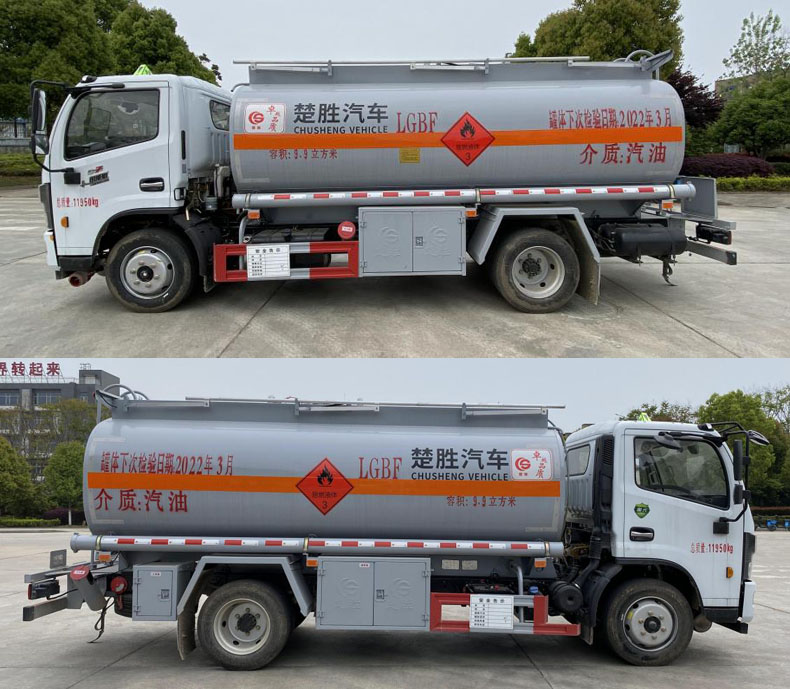

              五、整車外觀
